产品介绍

陕西三超机电设备有限公司

名称：端面全密封可曲挠橡胶接头(加强型)
产品介绍：
端面全密封可曲挠橡胶接头有两种：KXT(JGD)-DM-A(加强型）、KXT(JGD)-DM-B（加固可调节型）。由于端面全密封可曲挠橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

产品特点

端面全密封可曲挠橡胶接头该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。

端面全密封可曲挠橡胶接头特点：内部致密度高、能承受较高压力、弹性变形效果好。
端面全密封可曲挠橡胶接头优点：减震、降噪、轻巧、无毒。
端面全密封可曲挠橡胶接头用途：与泵、阀门的连接、震动较大的管道、冷热变化频繁的管线。
端面全密封可曲挠橡胶接头适用介质：海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸气和颗粒粉状。

注：主要零件材料同JGD-A型

JGD-DM-A(加强型)

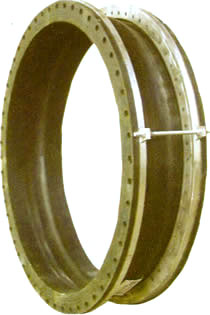

JGD-DM-A(加强型)端面全密封可曲挠橡胶接头

JGD-DM-B(加固可调节型)

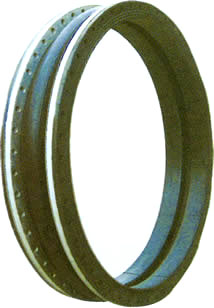

JGD-DM-B(加固可调节型)端面全密封可曲挠橡胶接头 JGD-DM-B(加固可调节型)端面全密封可曲挠橡胶接头结构图

端面全密封可曲挠橡胶接头通径、长度、位移参数表

产品性能

通径		长度彩运网cy123 mm	轴向位移				径向位移		偏转位移
通径			A型		B型		A型	B型	A型	B型
mm	寸		伸长	压缩	伸长	压缩	A型	B型	A型	B型
32	1.25″	90	6	10	-	-	9	-	彩运网cy123±7.5°	-
40	1.5″	95	7	10	-	-	9	-	±7.5°	-
50	2″	105	7	10	-	-	10	-	彩运网cy123±7.5°	-
65	2.5″	115	7	13	-	-	1l	-	±7.5°	-
80	3″	135	8	15	-	-	12	-	±7.5°	-
100	4″	150	10	19	-	-	13	-	彩运网cy123±7.5°	-
125	5″	165	12	19	-	-	13	-	±7.5°	-
150	6″	180	12	20	-	-	14	-	彩运网cy123±7.5°	-
200	8″	210	16	25	30	35	22	25	彩运网cy123±7.5°	彩运网cy123±10°
250	10″	230	16	25	30	40	22	25	彩运网cy123±7.5°	±12°
300	12″	245	16	25	30	40	22	25	±7.5°	±12°
350	14″	255	16	25	35	45	22	30	±7.5°	彩运网cy123±12°
400	16″	255	16	25	35	45	22	30	±7.5°	彩运网cy123±12°
450	18″	255	16	25	36	47	22	30	彩运网cy123±7.5°	彩运网cy123±12°
500	20″	255	16	25	36	48	22	30	±7.5°	彩运网cy123±12°
600	24″	260	16	25	40	50	22	33	±7.5°	彩运网cy123±12°
700	28″	260	16	25	40	55	22	33	±7.5°	±12°
750	30″	260	-	-	40	55	-	33	彩运网cy123±7.5°	彩运网cy123±12°
800	32″	260	16	25	45	55	22	35	彩运网cy123±7.5°	彩运网cy123±12°
900	36″	260	16	25	45	55	22	35	彩运网cy123±7.5°	彩运网cy123±12°
1000	40″	260	16	-	45	60	22	35	±7.5°	彩运网cy123±12°
1100	44″	300	-	-	45	60	-	35	±7.5°	±12°
1200	48″	300	16	25	50	60	24	38	±7.5°	彩运网cy123±10°
1300	52″	300	-	-	50	60	-	38	彩运网cy123±7.5°	±lO。
1400	56″	350	18	25	50	70	24	40	±7.5°	±10°
1500	60″	350	-	-	60	70	-	40	±7.5°	彩运网cy123±10°
1600	64″	350	18	25	60	70	24	46	彩运网cy123±7.5°	±10°
1800	72″	400	18	25	60	75	24	48	±7.5°	彩运网cy123±10°
2000	80″	450	18	25	70	75	25	50	±7.5°	±10°
2200	88″	500	18	25	70	80	25	60	彩运网cy123±7.5°	±l()。
2400	96″	500	18	25	80	80	25	60	彩运网cy123±7.5°	±lO。
-	-	-	20	28	85	80	-	60	-	彩运网cy123±10°
-	-	-	25	30	-	-	-	-	-	-
-	-	-	25	30	-	-	-	-	-	-
